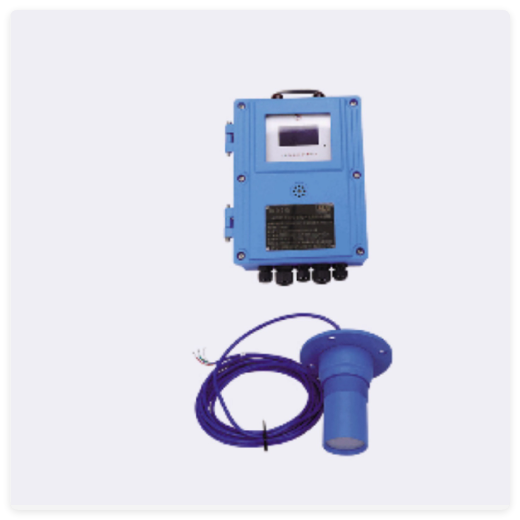

礦用本安型聲波物位傳感器 型號:GUC8(A)

礦用本安型聲波物位傳感器
型號：GUC8(A)
規格：0-5m
GUC8（A）礦用本安型聲波物位傳感器系本質安*全型，防爆標志為“Ex ib I Mb"。主要用于液位測量，現場顯示并產生信號傳給上位機或者綜合控制站，以達到及時準確的判定和控制液位情況。
型號及其意義
G U C 8（A）
G=礦用傳感器
U=物位
C=聲波
8（A）=量程：0.4-8m

礦用本安型聲波物位傳感器 型號:GUC8(A)

工作原理
本產品工作原理是由換能器（探頭）發出聲波脈沖遇到被測介質表面被反射回來，反射回波被同一換能器接收，轉換成電信號。聲波脈沖以聲波速度傳播，從發射到接收到聲波脈沖所需要時間間隔與換能器到被測介質表面的距離成正比。此距離值 D 與聲速 C 和傳輸時間 T 之間的關系可以用公式表示：D=C×T／2。由 D 即可算出介質的液位。

礦用本安型聲波物位傳感器 型號:GUC8(A)

規格參數
型號：GUC8(A)
量程：8m
測量精度：±1%
重復性：0.5%F.S
波束角：8
顯示分辨率：1mm
盲區：0.4m
顯示：圖形化OLED顯示屏
供電電壓：DC15V
輸出信號：4~20mA/200~1000Hz/RS485/開關量
主機尺寸：322mm*178mm*87mm
探頭尺寸：Φ16*高169mm,螺孔距130mm
本安參數：Ui: DC15.2V , Ii: 460mA , Ci : 0uF , Li :0mH
防爆等級：Ex ib I Mb
外殼：ABS+PC 合金；
顯示（表頭）：圖形化 OLED；
法蘭：ABS+PC 合金；
法蘭：160 mm。
工作條件
大氣壓力：80～106KPa;
周圍介質溫度不高于+50℃，不低于-20℃；
周圍空氣相對濕度不大于 95%（20±5℃）；
在無顯著搖動和沖擊振動的地方；
在無足以腐蝕金屬和破壞絕緣的氣體和蒸氣的環境中；
在無滴水及液體浸入的地方。
